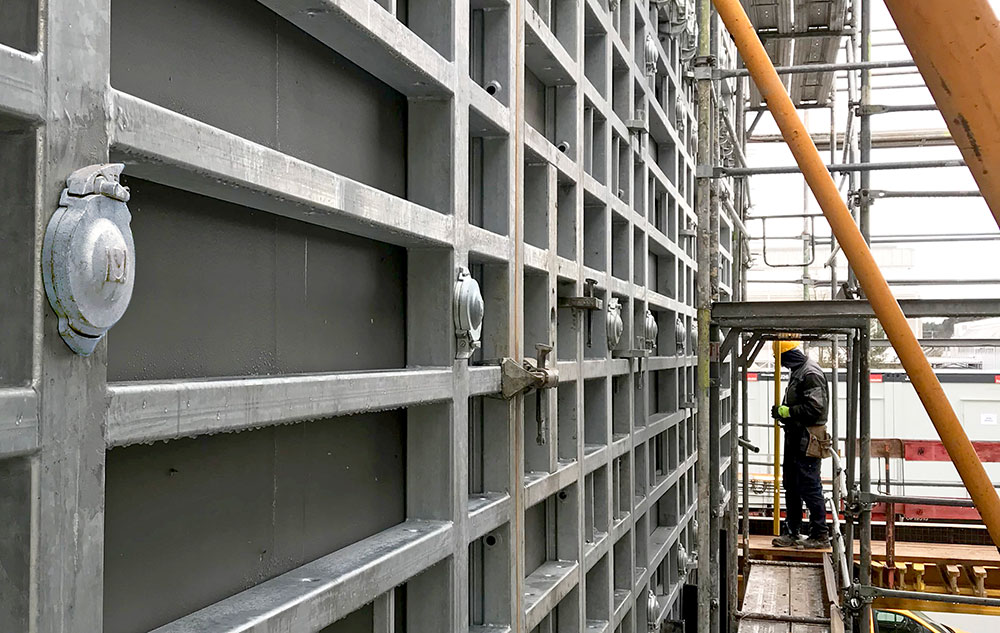

Schwere Rahmenschalung für den Hoch- und Ingenieurbau (Wände, Stützen, Widerlager, Fundamente), mit einseitiger Bedienbarkeit der Schalungsanker und zentrisch angeordneten Ankerlöchern. Hohe Lebensdauer feuerverzinkte Stahlrahmen mit verstärkten Gussecken sowie eine hochwertige kunstoffbeschichtete Schalhaut. Geeignet für Sichtbeton durch symmetrisch angeordnetes Fugenraster mit zentrischer Ankerung.
- Zulässiger Frischbetondruck 80 kN/m², nach Zeile 6 DIN 18202
- Maximale Verformung:
- 60 kN/m² (Zeile 7, Tabelle 3 DIN 18202)
- 80 kN/m² (Zeile 6, Tabelle 3 DIN 18202)
- Zulässiger Frischbetondruck bei Stützen mit Universal-Elementen 100 kN/m² (Zeile 7, Tabelle 3 DIN 18202)
- Breite Elementpalette:
- Höhen von 3,3 m, 2,7 m und 1,2 m
- Breiten von 2,4 m, 1,2 m, 0,9 m, 0,75 m, 0,6 m, 0,45 m und 0,3 m

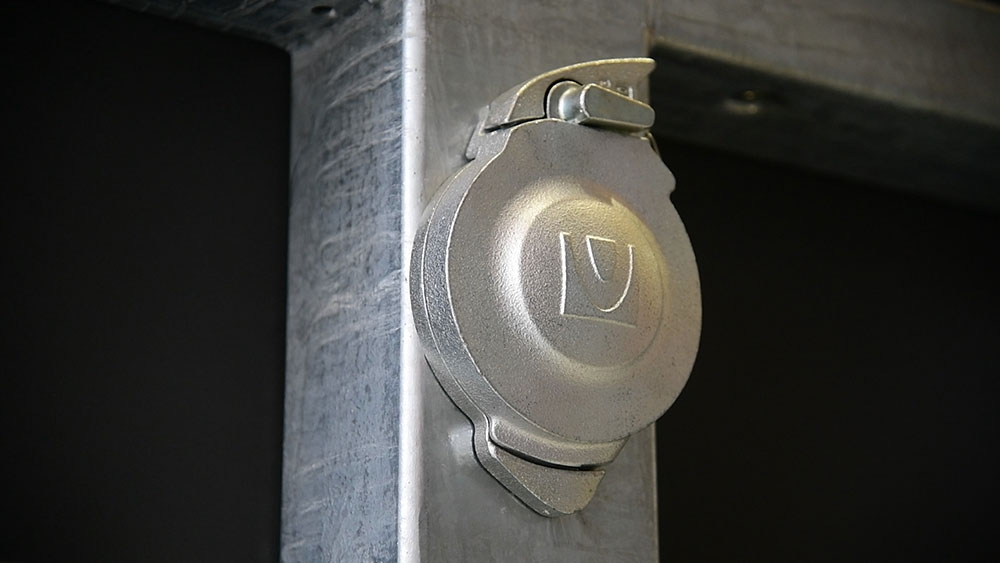

- Die patentierte BATEK-Mutter passt auf alle drei Kabelbinder, den BATEK-Kabelbinder, DW15 und DW20, daher gibt es weniger Komponentenreferenzen
- Stützen mit Universal-Elementen:
- Querschnitte von 10 x 10 cm bis 115 x 115 cm (Stufen in 5 cm Raster)
- Höhen: 3,3 m; 2,7 m und 1,2 m
- Breite: 1,35 m; 0,95 m und 0,75 m
- Große Elementauswahl: Rahmen- und Universal-Elemente, Innenecken, Außenecken, Scharnierecken und Ausschal-Innenecken
- Hohe Produktivität und mehr Arbeitsersparnis:
- Reduzierung der Schal- und Ausschalzeiten um bis zu 50 % durch einseitige Verankerung
- Bis zu 40 % weniger Ankerstellen im Vergleich zu herkömmlichen Rahmenschalungssystemen

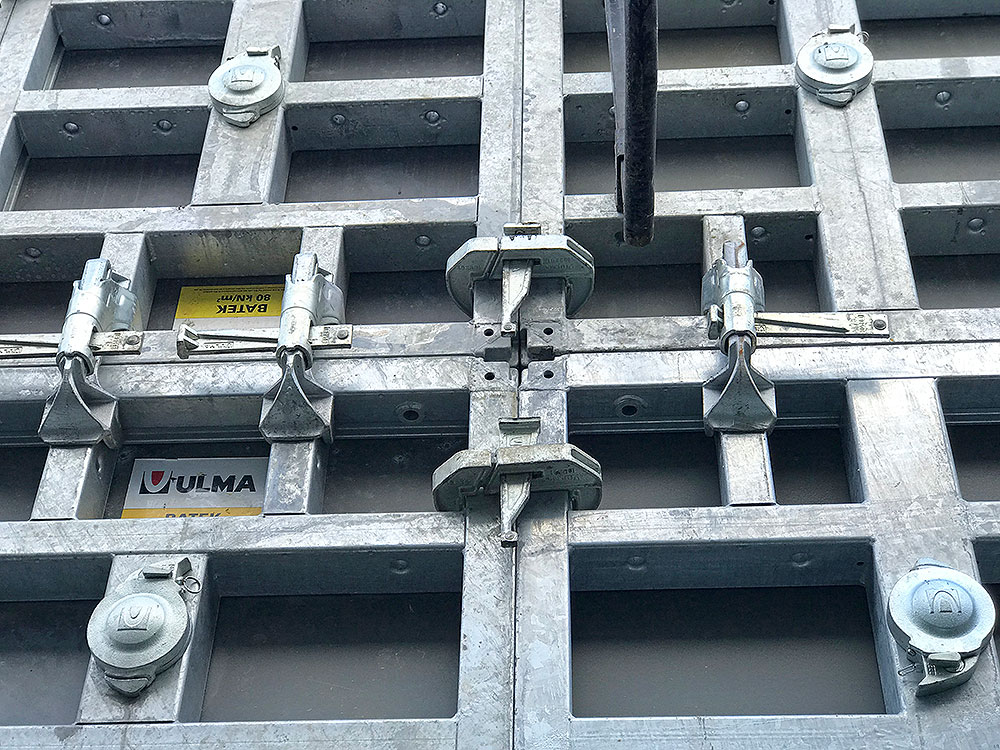

- Eine zentrische Anordnung der Spannstellen und eine symmetrisch angeordnetes Fugenraster sorgt für ein optisch anspruchsvolles Betonbild
- 3 Verspannungsmöglichkeiten:

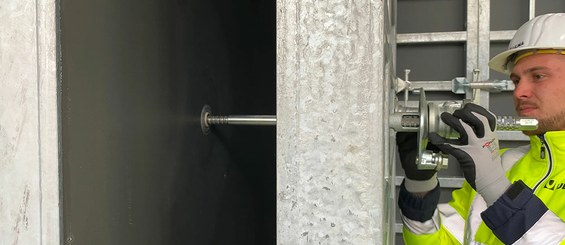

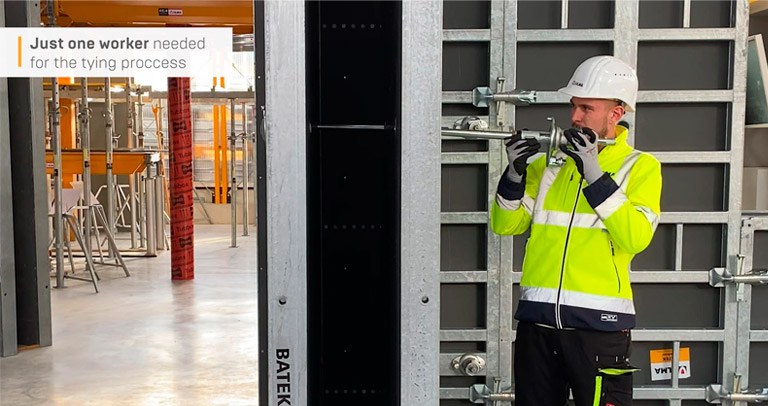

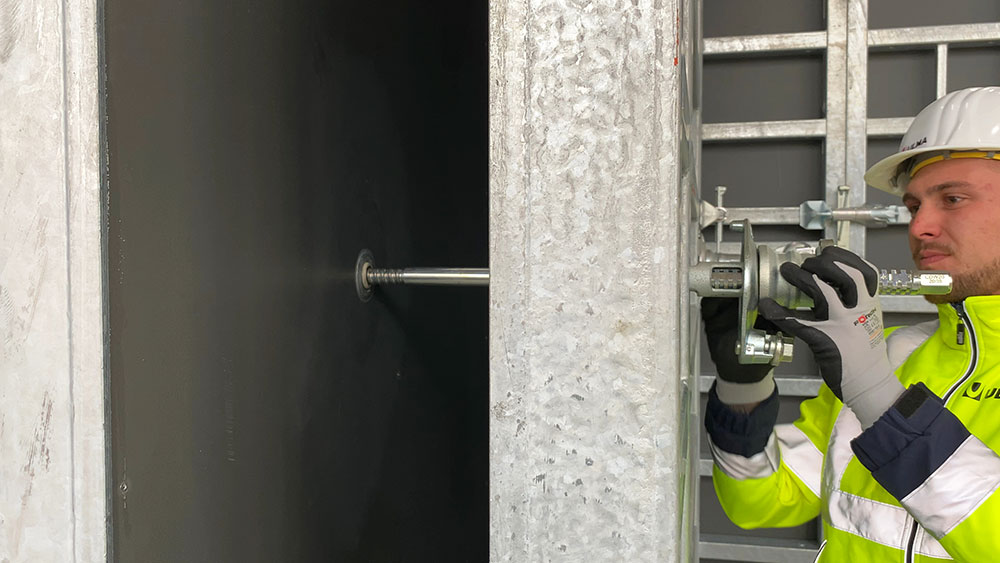

- Var. 1: Einseitig bedienbarer konischer Ankerset DW20
- Var. 2: Einseitig bedienbarer herkömmlicher Ankerstab DW15/DW20
- Var. 3: Zweiseitig bedienbarer herkömmlicher Ankerstab DW15/DW20

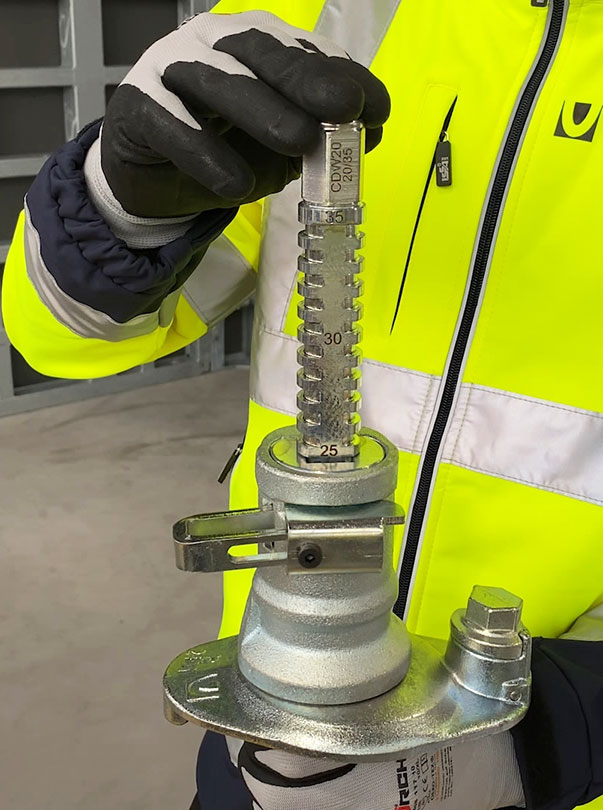

- Schnelle und einfache Wandstärkeneinstellung dank des BATEK-Ankersets (Entriegeln, Länge einstellen, Verriegeln)
- Einstellung der Wandstärke (in 1 cm Stufen)
- Weder Hüllrohr noch Konus erforderlich
- Keine Dichtelemente an den BATEK Rahmenelementen erforderlich
- Dichtungsring befestigt am Set, dadurch einfaches Auswechseln bei Bedarf

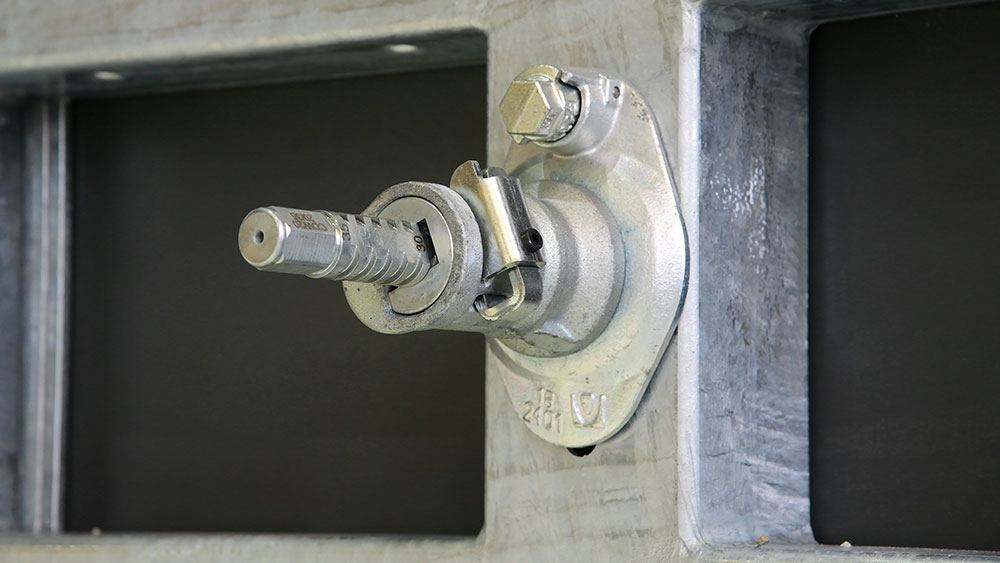

- Gegenmutterset geeignet für Ankerstab DW 15 und DW 20
- Bei Demontage und Umsetzen bleibt 1-S Gegenmutterset im Rahmen eingebaut
- Kein Werkzeug für die Montage erforderlich
- Mit der Möglichkeit der Notöffnung bei einem verklemmen des Ankers
- Wartungsarm und lange Lebensdauer:
- Keine Dichtungskomponenten an den Rahmenelementen, wodurch Reparaturkosten erheblich reduziert werden

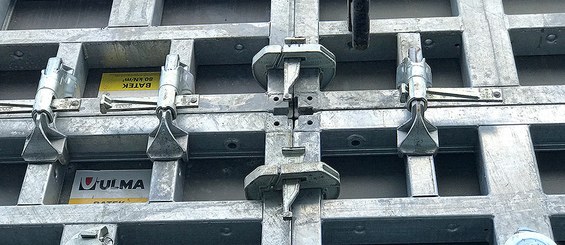

- Robuste Rahmen aus feuerverzinkten Stahlprofilen mit verstärkten Ecken
- Arbeitssicherheit:
- Geländerpfosten, Betonierkonsolen, Betonierbühnen
- SBU – Arbeitsbühnen mit integrierten Leitern
- Transporthaken

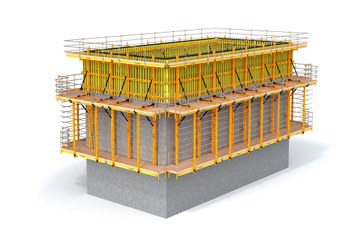

Intelligente schienengeführte Kletterschalung für den Hochbau. Highlights: optimierter Aufbau und einfache Anwendung.

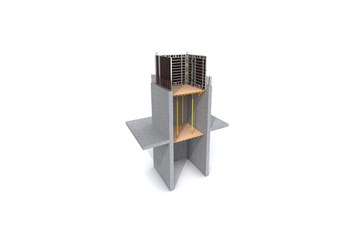

Die Schachtbühne mit oder ohne Nachlaufbühne dient als Arbeitsplattform für Aufzugs- und Treppenhausschächte.

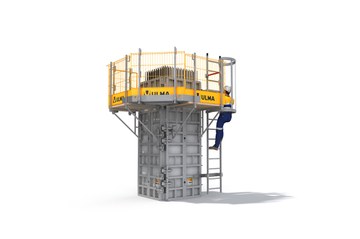

Modular aufgebauter Sicherheitsplattform, anpassbar an unterschiedlichste Geometrien. Sie wird auf dem Boden zusammengebaut. Einfacher Transport und Lagerung.

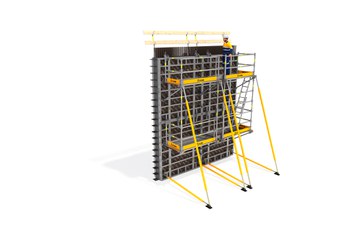

Arbeitssicherheitssystem für ein sicheres Arbeiten an hochgelegenen Arbeitsplätzen im Schalungsbau. Kompatibel mit verschiedenen ULMA Wandschalungs-systemen.

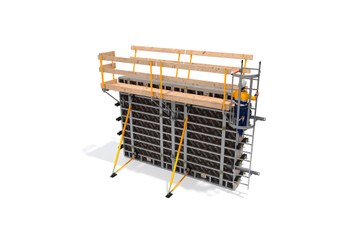

Arbeitssicherheitssystem für den sicheren Zugang zu Arbeitsbühnen auf jeder Ebene oder Höhe an Wandschalungen.
